根据结构的受力特点,为确保整个拉索索系的预应力建立效果,并综合考虑了满堂支架在预应力拉索施工过程中对整个结构的影响,制定拉索的总体张拉原则和张拉顺序。例如济南奥体中心体育馆预应力拉索张拉总体原则为:径向钢拉杆张拉分两次循环完成,每环拉索同步张拉。其中,第1次循环张拉且主动落架后,索力达到最终目标索力值的90%,最终目标索力为设计院提供的初始预应力和结构(不含风帽)自重作用下的索力值;第2次循环张拉后,索力达到最终目标索力值的100%。

总体张拉顺序为:第1次循环张拉前,网壳(不含风帽)须焊接安装成形,且支座固定。第1次循环张拉在单层网壳节点有钢管支架支托的条件下进行:由外环向内环进行。第2次循环张拉前,将支架主动脱离网壳结构,在无支架条件下进行第2次循环张拉,以避免支架对张拉的影响,同时,考虑到3环中最外环拉索对结构尤为重要,为避免最外环拉索的索力受后续拉索张拉的影响。

因此,第2次循坏张拉顺序为:从内环向外环。为控制环向索的线形,保证同环径向钢拉杆内力的均匀性,同坏的径向钢拉杆同步分级张拉。第1次循环时同步张拉细分为4级(初紧→25%→50%-75%→100%),其中初紧→75%以控制撑杆垂直度为主,75%→100%以控制径向钢拉杆内力为主;

第2次循环时同步张拉细分为2级(已建立预应力值→增值的50%→增值的100%),均以控制径向钢拉杆内力为主。

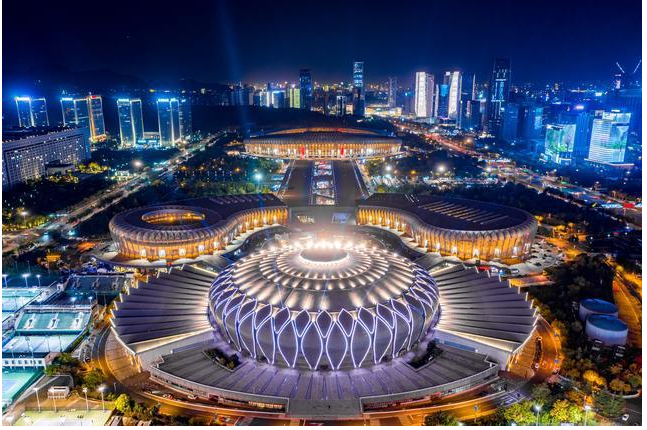

例如济南奥体中心体育馆

济南奥体中心体育馆弦支穹顶结构采用了径向钢拉杆张拉法进行预应力拉索施工,在张拉之前首先进行了虚拟张拉分析,做到了预控在先,同时在施工过程中严格按照制定的施工方案实施,并采用了具有创新性的张拉设备。

在张拉过程中通过精密油压表直接控制径向钢拉杆索力,同时用磁通量索力计监控环向索索力。对于撑杆的偏摆量,通过在张拉过程中多个环节实施了有效措施来加以控制,最终结果为:外环撑杆偏摆量控制标准为1/200 (56mm),实际环向最大 35mm,径向最大40mm;中环撑杆偏摆量控制标准为1/180(56mm),实际环向最大35mm,径向最大35mm;内环撑杆偏摆量控制标准为1/160(57mm),实际环向最大45mm,径向最大30mm。预应力拉索施工完成之后,索力监测结果和撑杆垂直度测量结果均满足要求。
