织物条带或者钢索等柔性加劲边只能承受轴向拉力。在膜面上布置柔性加劲边时要尽量使其与膜面的弯曲半径r(m)相协调。索内力F(kN))可以根据近似公式F =qr求出,其中q为膜面上的预应力(kN/m)。在初步设计阶段,设计师可以据此大致控制支承结构的内力水平。

最理想也是最自然的加劲边应由膜材纤维制成,这样可以建造纯膜材结构,使膜面与加劲边相协调(图3-18)。这种结构特别适用于外荷载作用下变形较大的情况。将高强织物带缝合在膜面的边缘可以形成性质均匀的薄膜结构。

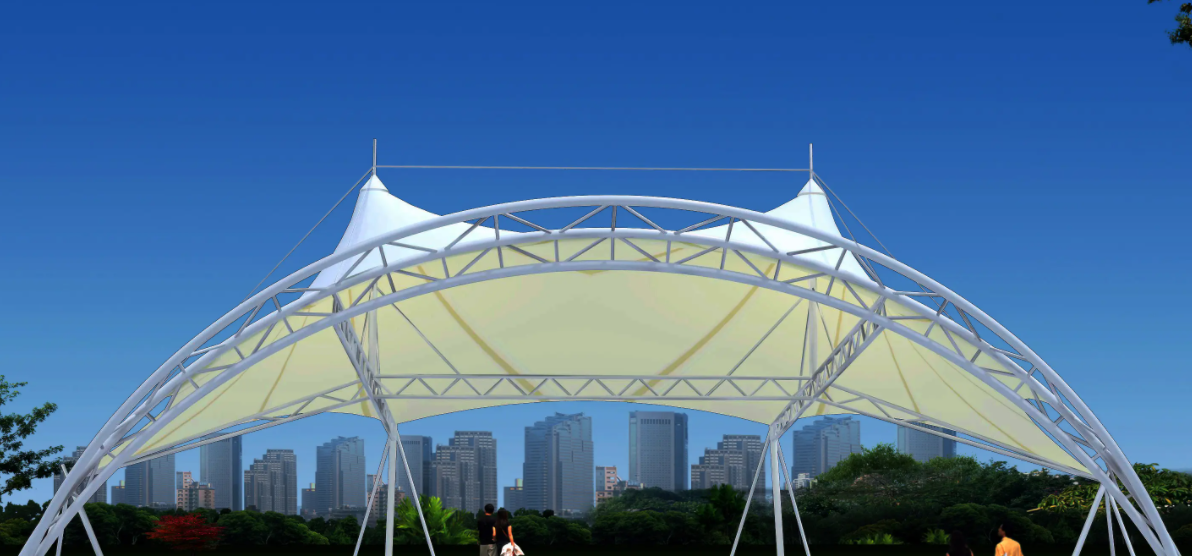

对于大跨度结构,膜边缘传来的荷载较大,故一般采用高强钢索(如下图)。

直径较小的钢索可直接放到索套中,而当钢索直径较大时,应将膜边与索脱开并用间隔均匀的连接件将索与加劲边连接起来。由于不同钢索的弹性模量差别很大,在细部设计时市人孝电这种美别浩成的伸长量差异使其适应于各种可能工况是十分重要的。

两条以上的膜边缘相交的角占要沿着膜的周边高低错落布置,以形成张拉膜面所必需的双曲面。

大多数情况下,结构的低占可直接与基础相连,而高点则由锚于地面的桅杆或是刚性结构体系固定。
